- 产品描述
-
- 商品名称: WHX-1000超景深光学显微镜
WHX-1000 超景深显微镜 我们不断追求新技术应用及智能化便捷，让微观世界美丽呈现，让操作更简单，让困难不再阻碍您的工作。我们不断努力 ,仍将继续追求显微镜的不断进步,为客户创造出理想的视觉观察设备和智能检测设备。
■ 产品特点

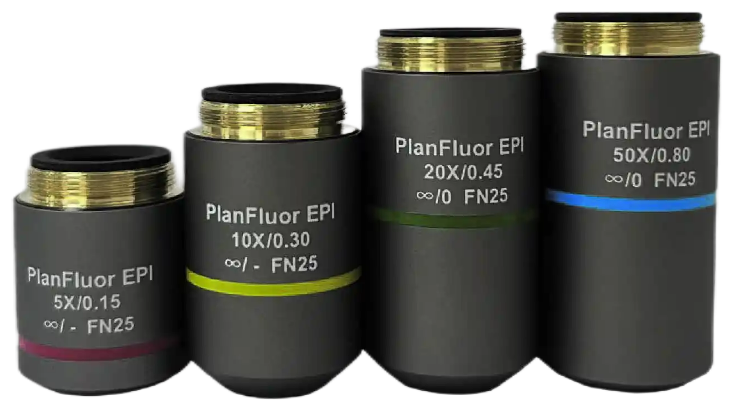

1、多种倍率物镜选择
可以更换5 倍、10 倍、20 倍、50 倍平场物镜，以适应不同倍率。

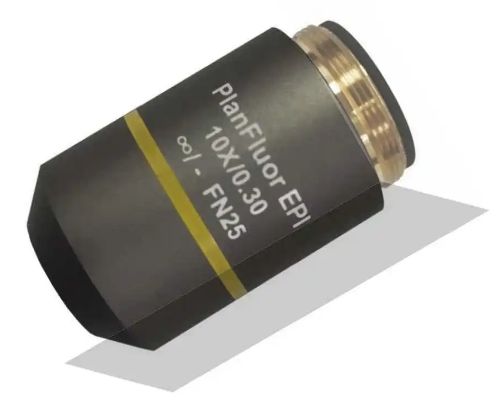

2、标配 10 倍的高清物镜
产品默认装配的 10X 的平场物镜。工作距离 17.7mm,孔径 0.30mm。镜头接口直径 20.2mm。根据需要，可以选配 5X、20X、50X物镜。

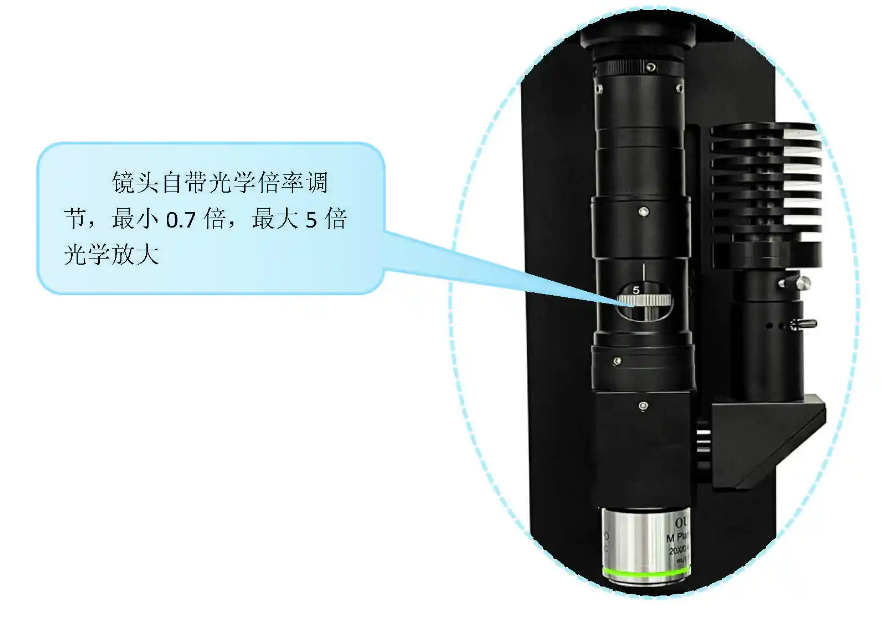

3、镜头主体支持0.7-5倍光学变倍

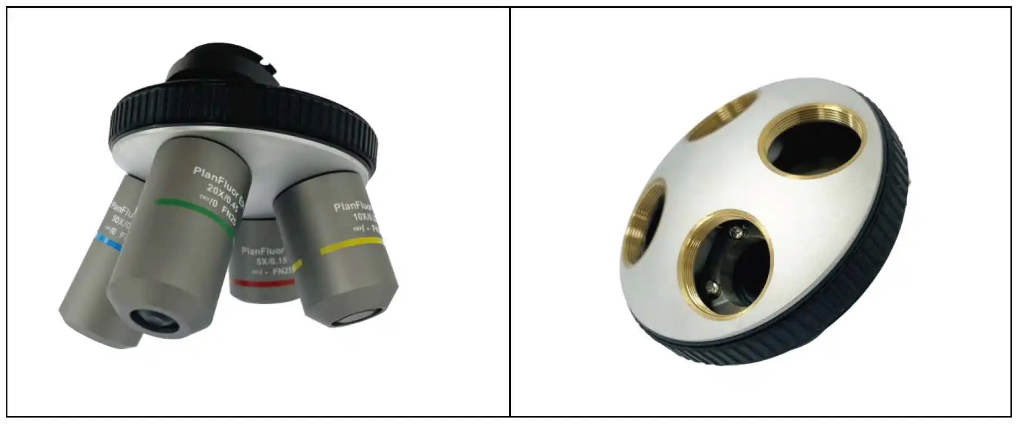

4、可以选装转换鼻轮
可以加转4孔位转换鼻轮，4个孔位分别安装5倍、10 倍、20 倍和 50 倍物镜。
5、放大倍率表
各种规格镜头在24寸显示器下的倍率
(显示器尺寸475*268mm)
5X
10X
20X
50X
0.7
80倍
160倍
300倍
800倍
1
100倍
200倍
400倍
1000倍
2
200倍
400倍
800倍
2000倍
3
300倍
600倍
1200倍
3000倍
4
400倍
800倍
1600倍
4000倍
5
500倍
1000倍
2000倍
5000倍

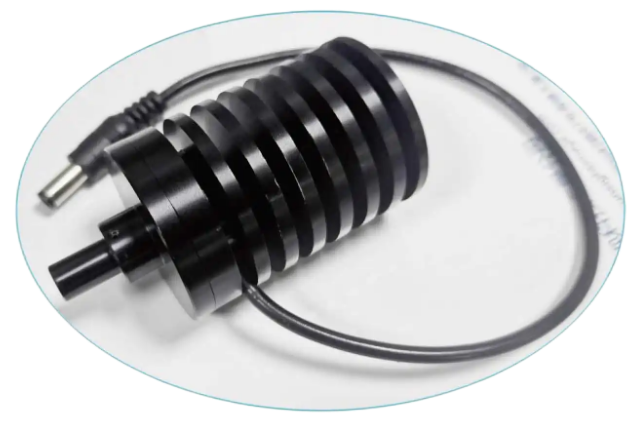

6、高亮 ED 同轴光源
高亮度的同轴点光源，功率 5W，可靠自然散热设计，稳定运行。

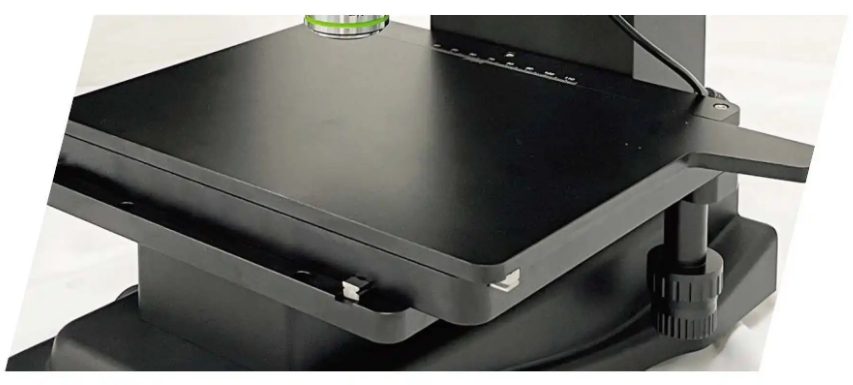

7、精密的 XY 移动载台
载台尺寸 200*180mm,行程范围 100*109mm。XY 移动手动，移动精度 0.01mm。
8、高精度的Z轴驱动
Z 轴采用高精度步进电机驱动，读取精准的光栅尺测量距离，精度达到 0.1um，可以保证测量尺寸的精准度。

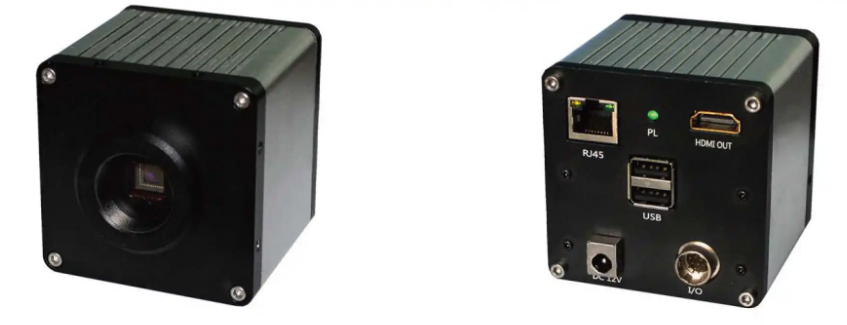

9、超清的HDMI相机
相机参数：
芯片结构
FPGA+ARM
操作系统
INUX 3.10
内核结构
双核Cortex-A9
主频速度
1Ghz
光学尺寸
1/1.2”或1/2”选配
分 辨 率
1920×1080
像素尺寸
5.8*5.8um
帧 率
30fps
色彩调节
RGB三通道单独调节
白 平 衡
自动曝光
画面镜像
上下镜像、左右镜像
HDR
支持宽动态
视频接口
HDMI
网络接口
1000Mbps
工作电压
DC 12v

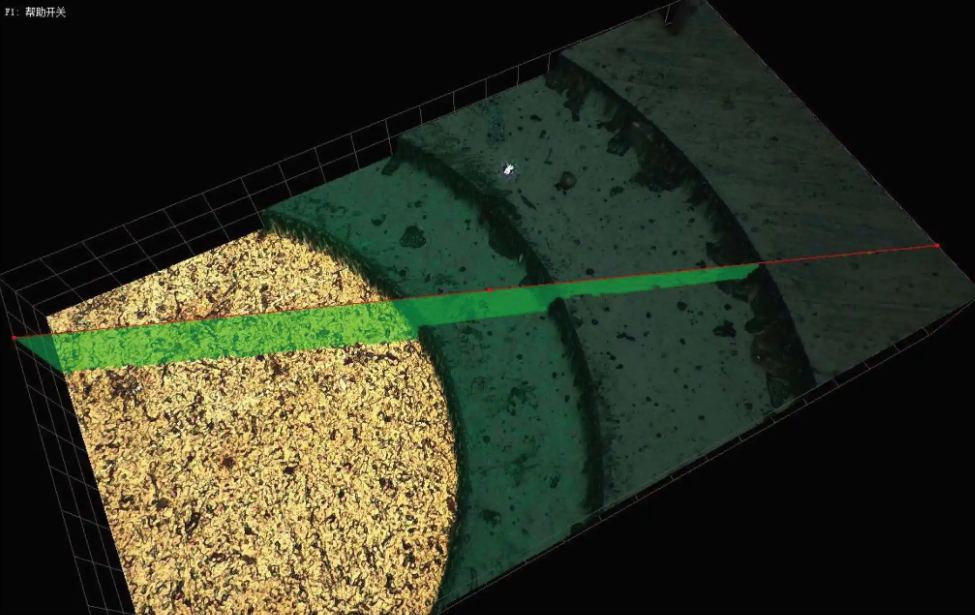

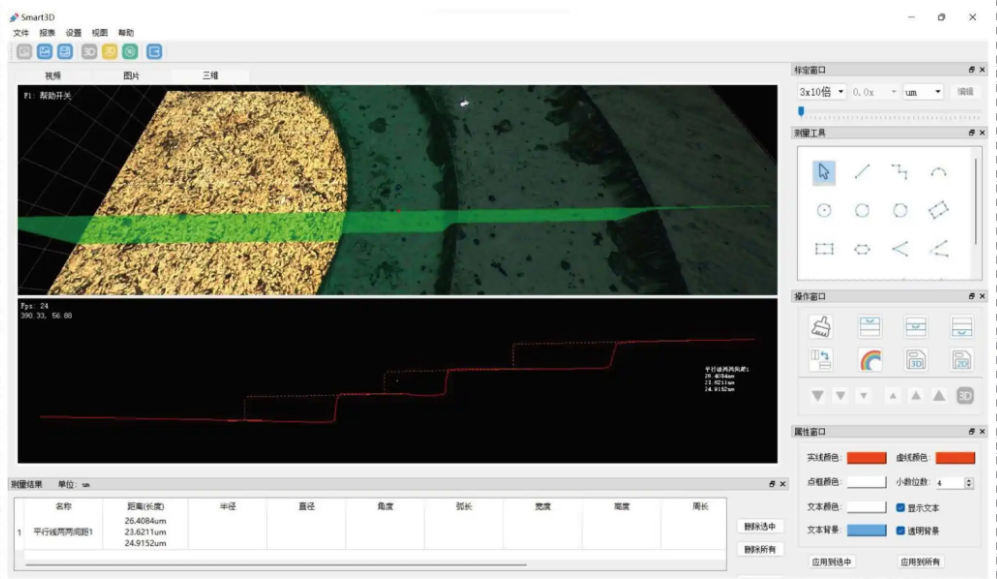

10、立体3D成像
利用景深合成技术，构造三维立体图形。图形可720度拖电旋转观看。
切割线可以任意角度任意位置调整，生成剖面图。

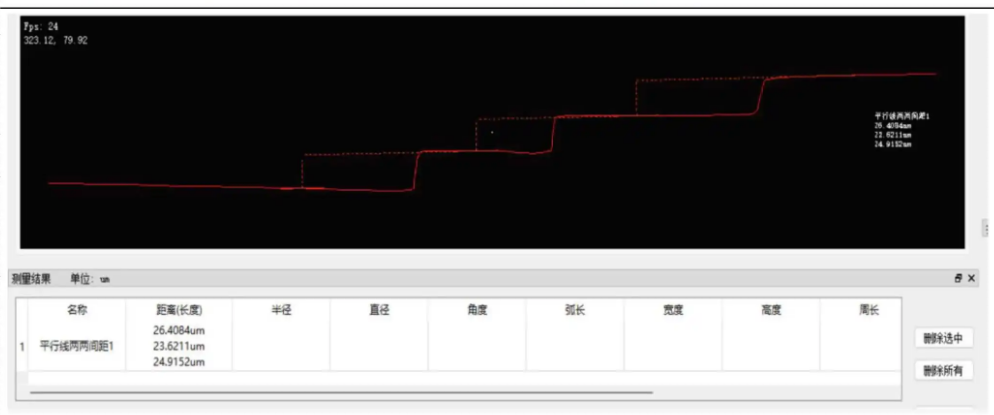

11、剖面高度测量
12、色谱高度图
便于客户清楚看到立体高度差，色谱高度图也可以 720 度拖曳观看。
13、切割线可以任意角度拖曳

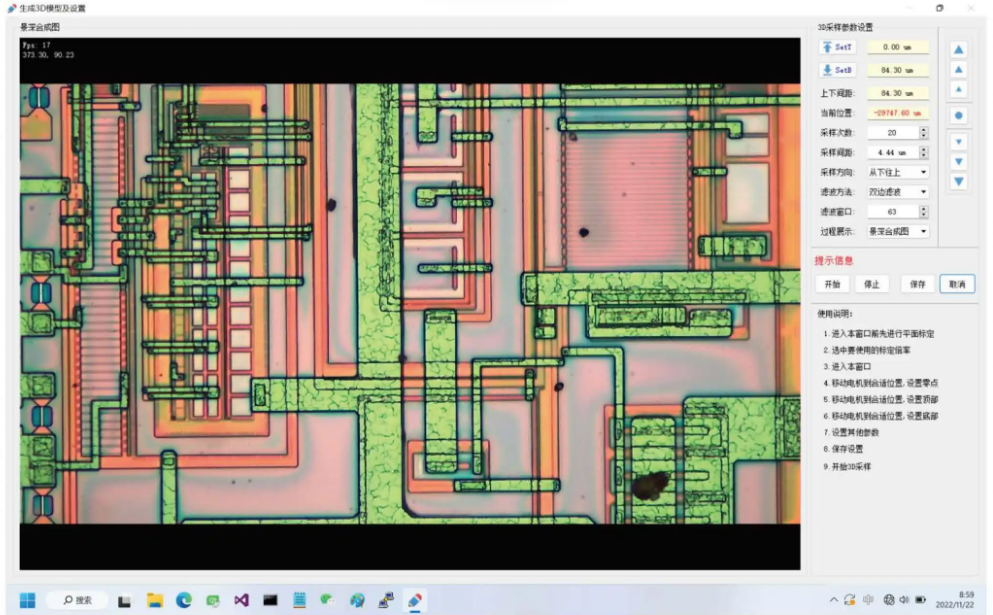

14、超高精度的图像采样设置
最大采样图片 200 张
最小采样间距 0.1um
可选择滤，滤除干扰噪点
采样速度快
电动乙轴，可提供六种上下运行速度
15、快速生成超景深图像

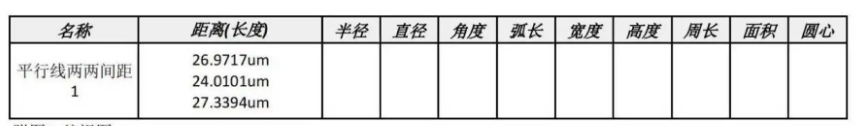

16、便捷数据和图像报表输出
系统导出测量数据，3D 图形、剖面图形到同一个 Exce 文件中，便于观察分析对比。
附图1 俯视图

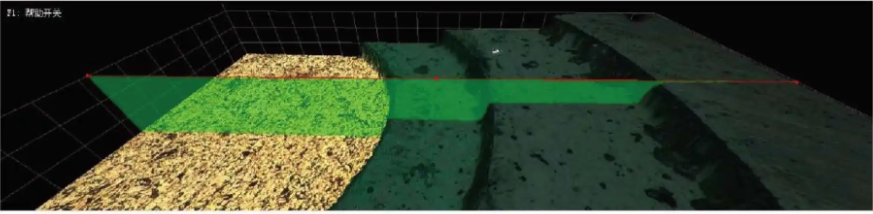

附图2 三维图
附图3 剖面图
■ 技术参数
镜头参数
放大率
最小0.75X
最大5.25X
变焦比
1:7(0.75x-5.25x)
景深
0.95mm
0.085mm
分辨率
7.5um
2um
视场
1/3"Sensor
4.7×6.3mm
0.68×0.19mm
1/2"Sensor
6.3×8.5mm
0.91×1.2mm
2/3"Sensor
8.7×11.7mm
1.2×1.6mm
10X物镜(标配)
工作距离
分辨率
11mm
0.9um
整机参数
分辨率
1920*1080
像素尺寸
5.8*5.8um
靶面尺寸
1/1.2”
帧速
30帧/s
自动白平衡
自动白平衡
自动曝光
自动曝光
图像镜像
上下镜像 左右镜像
测量精度
最大测量精度6um,重复测量精度3um(标配物镜)
图片采集数
3-200张
Z轴精度
0.1um
载台尺寸
220*180mm
载台行程
109*100mm
Z轴行程
70mm
工作高度
0.5-70mm
电源
DC 12V2A
产品尺寸
260*320*450
重量
13Kg
工作温度
-10℃一70℃
